Case E (395) Weiß | EPS Ajax

Auf einen Blick

• Platz für eine Ajax Hub-Zentrale ohne Gehäuse und einen internen Notstromakku – Module rasten in Kunststoffverschlüssen ein, ganz ohne zusätzliches Werkzeug
• Sabotagekontakt im Lieferumfang – meldet das Öffnen des Deckels und das Abnehmen von der Wand an die Hub-Zentrale
• Saubere Kabelführung – Perforationen und Ösen zum Fixieren der Leitungen, Deckel mit Anti-Fall-Schrauben
• Eingebaute Wasserwaage und vergrößerte Befestigungslöcher für die exakte Montage
• EN 50131 Grade 3, Umweltklasse IV, IP66, IK10
• Farbe Weiß – passend zu den weißen Ajax Geräten, auch in Schwarz erhältlich

Wasserdichtes Gehäuse für Hub-Zentralen mit Notstromakku

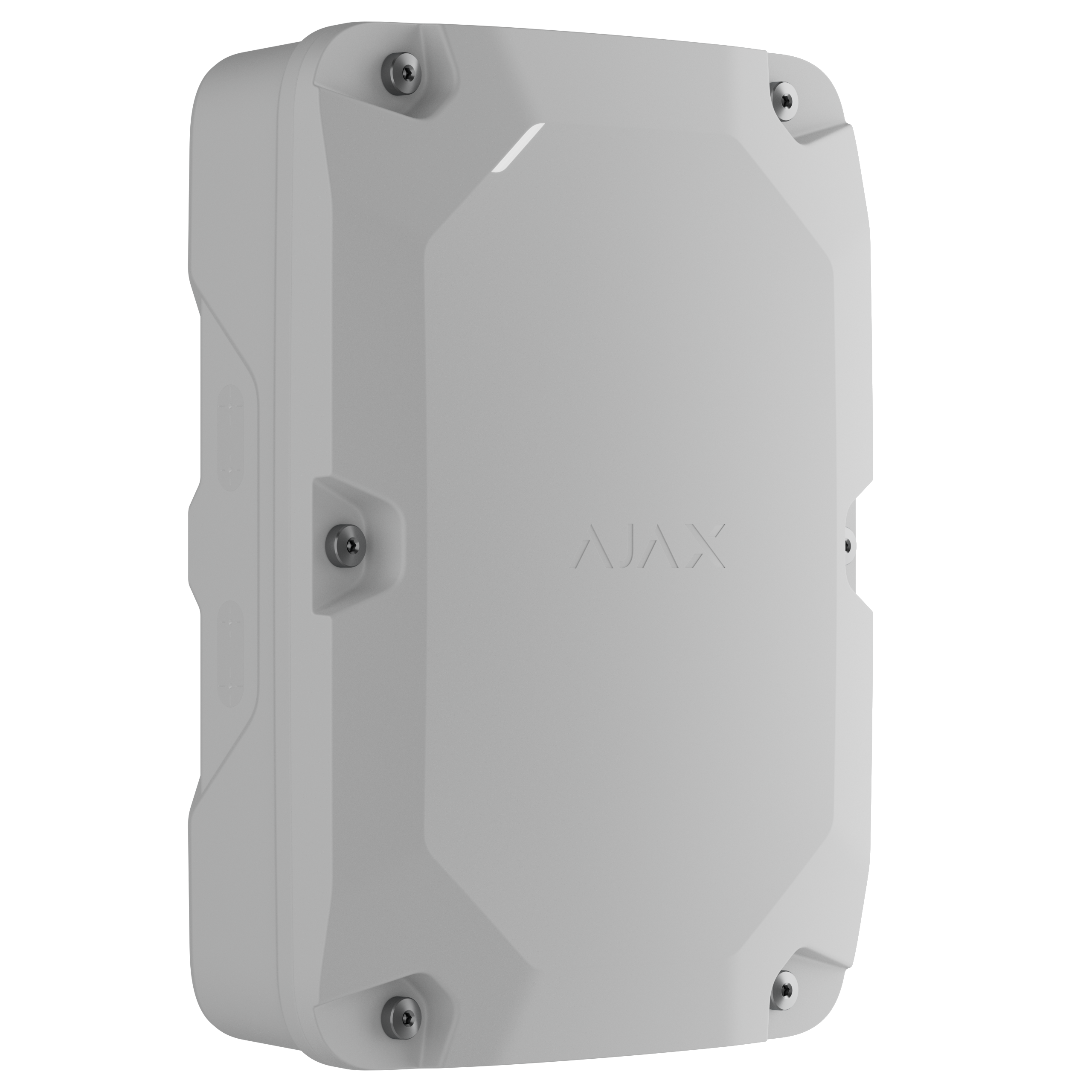

Das Case E (395) ist das erste wasserdichte Gehäuse von Ajax. Es nimmt eine Hub-Zentrale in der Ausführung „without casing“ und einen internen Akku auf und schützt beides nach IP66 vor Staub und Strahlwasser sowie nach IK10 vor Stößen. Zusammen mit dem Hub BP Jeweller entsteht so ein autonomes Sicherheitssystem für netzferne Standorte: Baustellen, landwirtschaftliche Betriebe, Solarparks, Lager- und Industrieflächen. Mit den Grade-3-zertifizierten Zentralen Hub Hybrid 2, Hub Hybrid (4G) und MegaHub erfüllt die Installation die Anforderungen nach EN 50131 Grade 3 auch im Außenbereich.

Statusanzeige, Sabotageschutz und Montage

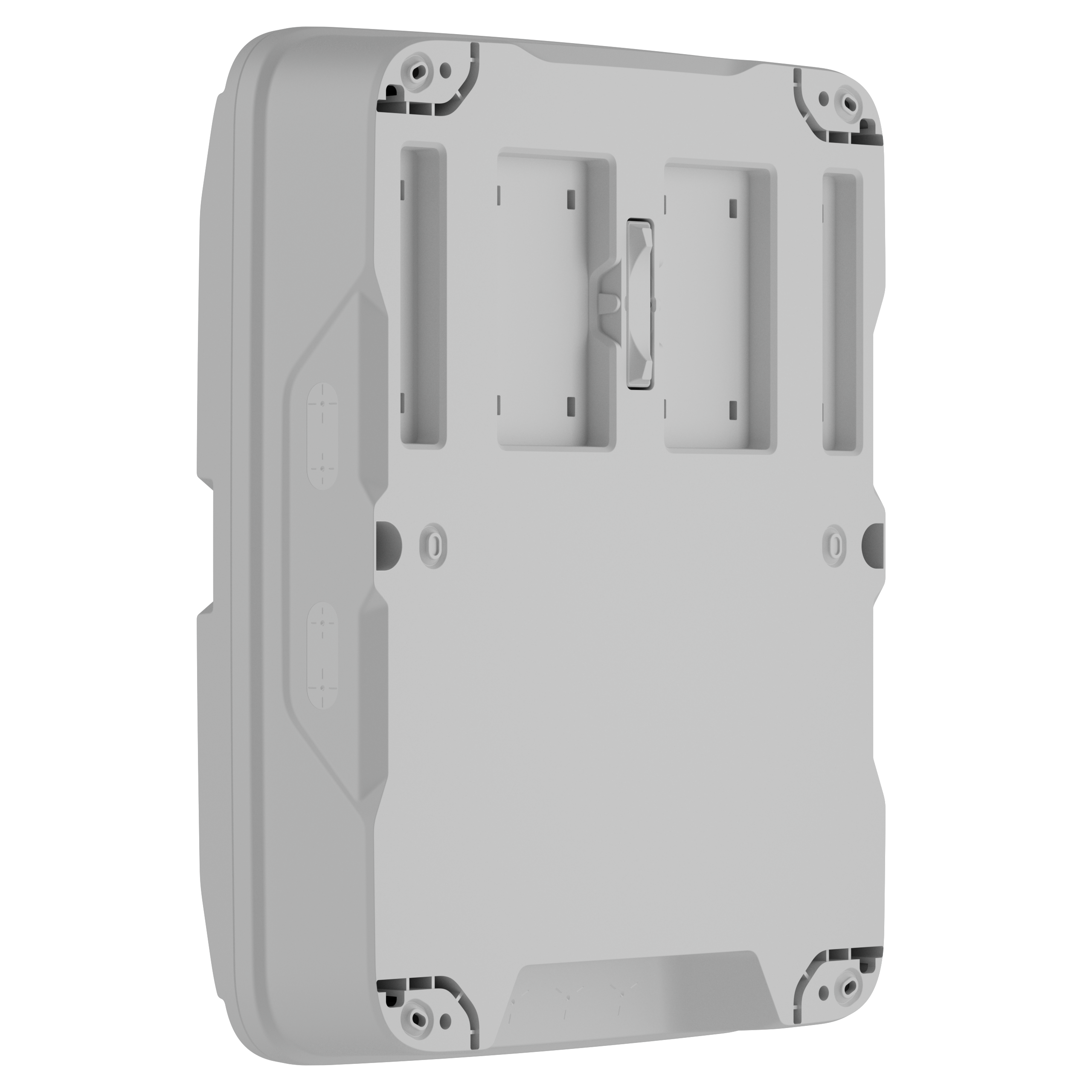

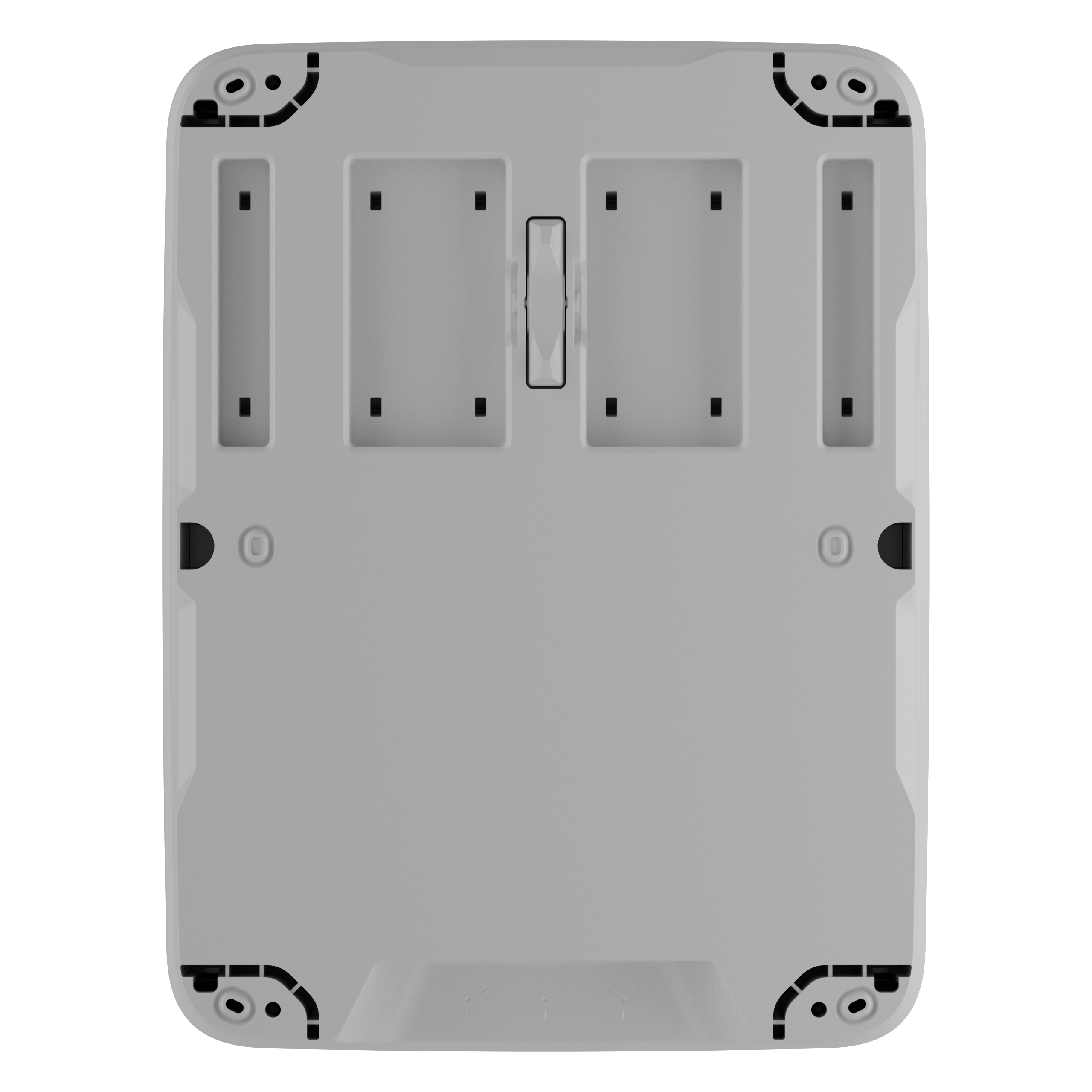

Ein Lichtleiter im Deckel führt die Status-LED der Zentrale nach außen, sodass der Betriebszustand ohne Öffnen des Gehäuses ablesbar bleibt. Zwei Sabotagekontaktplatinen liegen bei: eine meldet das Öffnen des Deckels, die zweite das Abnehmen des Gehäuses von der Montagefläche. Die eingebaute Wasserwaage und vergrößerte Befestigungslöcher erleichtern die Ausrichtung, Perforationen an den Gehäuseseiten dienen der Kabeleinführung und -fixierung. Der Deckel wird mit Anti-Fall-Schrauben gesichert.

Kompatible Zentralen und Akkus

Für den Hub BP Jeweller werden die mitgelieferten Module Holder (Typ A) verwendet, für Hub Hybrid 2, Hub Hybrid (4G) und MegaHub die separat erhältlichen Module Holder (Typ B). Als Notstromversorgung passen die Ajax Internal Battery NB (7,2 V mit 95 Ah oder 190 Ah) sowie Internal Battery RB (6,4 V mit 36 Ah oder 78 Ah). Akkus anderer Hersteller sind möglich, sofern die Abmessungen in das Gehäuse passen.

Technische Daten

Verfügbare Varianten

• Weiß – dieser Artikel
• Schwarz – technisch identisch
• Weitere Größen: Case A (106) – 1 Modul; Case B (175) – bis zu 2 Module; Case C (260) – 1 Modul + Akku bis 7 Ah; Case D (430) – bis zu 8 Module + 2 Akkus

Lieferumfang

• 1 × Case E (395), Weiß
• 2 × Module Holder (Typ A)
• 2 × Sabotagekontaktplatine
• 2 × Anschlusskabel für den Sabotagekontakt
• Montagesatz
• Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

• Hub BP Jeweller (without casing) – Zentrale mit Akkuversorgung für netzferne Standorte
• Superior Hub Hybrid 2 (without casing) und Superior Hub Hybrid (4G) (without casing)
• Superior MegaHub (without casing)
• Internal Battery NB (7,2 V / 95 Ah, 190 Ah) und Internal Battery RB (6,4 V / 36 Ah, 78 Ah)
• Module Holder (Typ B) – Halter für Hub Hybrid 2, Hub Hybrid (4G) und MegaHub

Hinweis: Das Case E ersetzt das Standardgehäuse der Zentrale – bitte die Ausführung „without casing“ der jeweiligen Hub-Zentrale bestellen. Für Hub Hybrid 2, Hub Hybrid (4G) und MegaHub werden zusätzlich Module Holder (Typ B) benötigt.
