Case D (430) Weiß | EPS Ajax

Auf einen Blick

• Platz für bis zu acht Fibra-Module und zwei Notstromakkus bis je 18 Ah – Module rasten in Kunststoffverschlüssen ein, ganz ohne zusätzliches Werkzeug
• Sabotagekontakt im Lieferumfang – meldet das Öffnen des Deckels und das Abnehmen von der Wand an die Hub-Zentrale
• Saubere Kabelführung – Perforationen und Ösen zum Fixieren der Leitungen, Deckel mit Anti-Fall-Schrauben
• Eingebaute Wasserwaage und vergrößerte Befestigungslöcher für die exakte Montage
• EN 50131 Grade 3, Umweltklasse II
• Farbe Weiß – passend zu den weißen Ajax Geräten, auch in Schwarz erhältlich

Gehäuse für die Fibra-Module der Superior-Linie

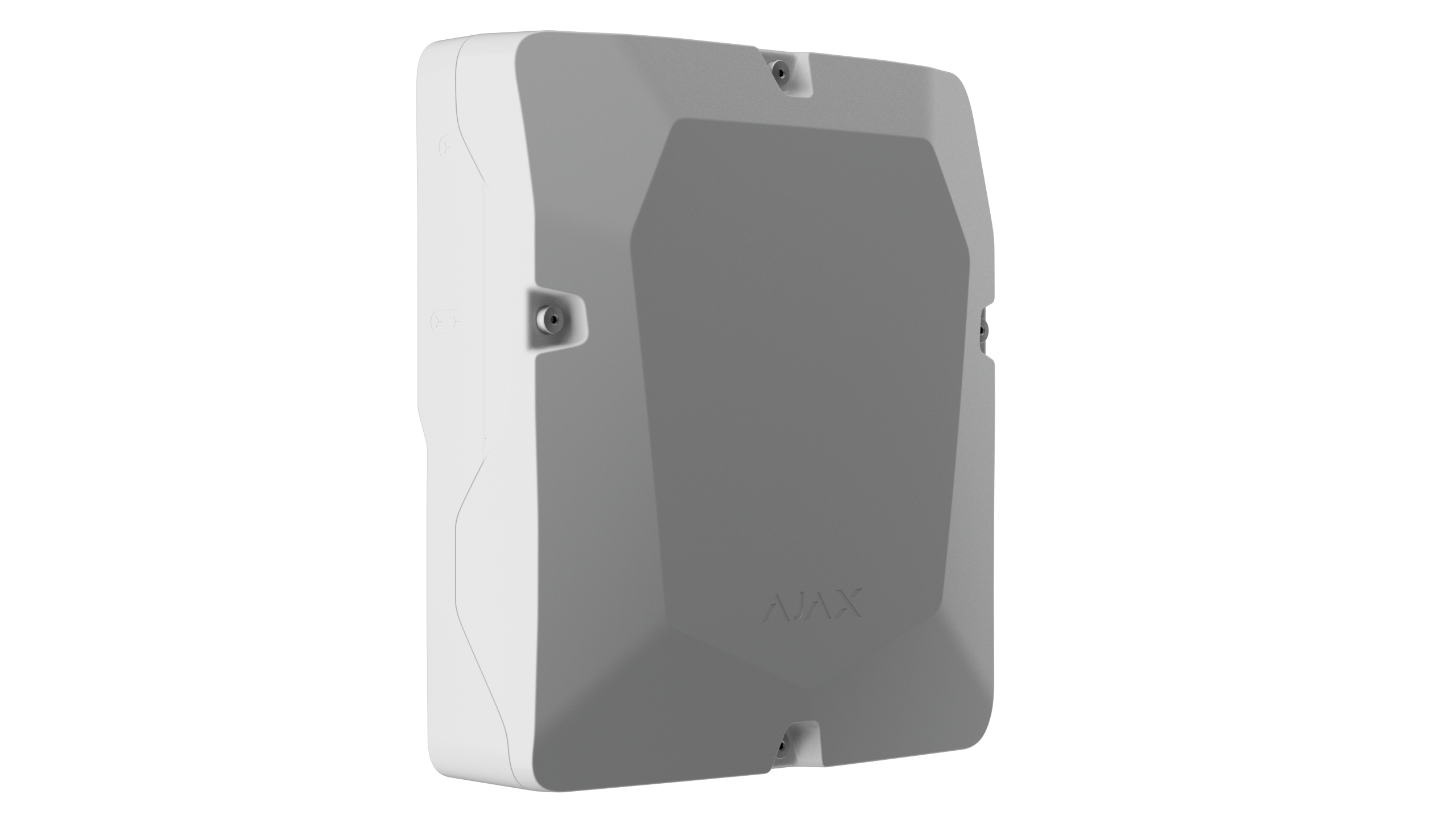

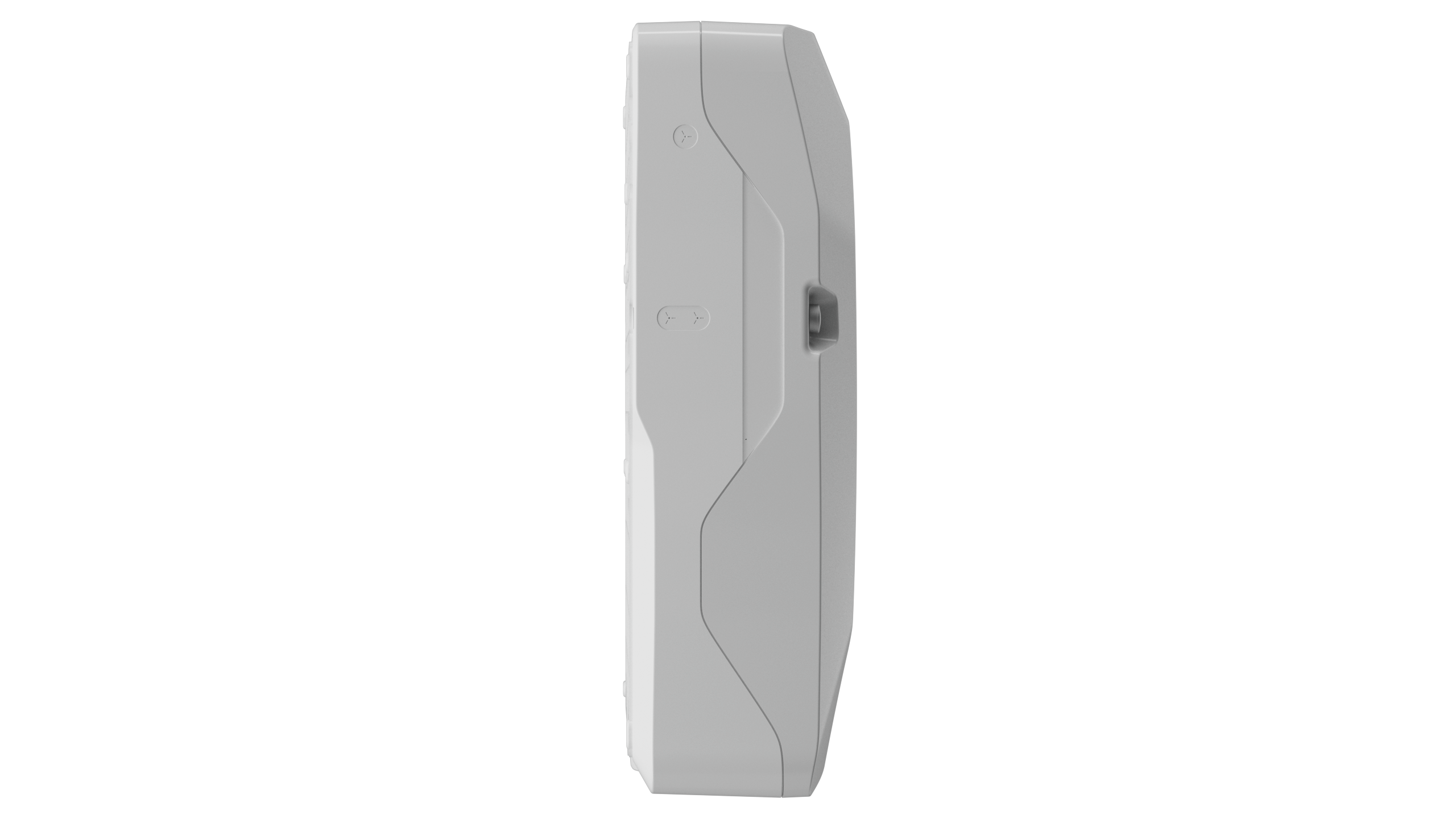

Das Case D (430) ist das passende Gehäuse für die verkabelten Fibra-Module von Ajax. Es bietet Platz für bis zu acht Fibra-Module und zwei Notstromakkus bis je 18 Ah und sorgt dafür, dass Verteiler, Schutz- und Relaismodule geschützt, sauber verkabelt und normgerecht installiert werden. Die Module werden mit Kunststoffverschlüssen fixiert, lassen sich um 180° gedreht einsetzen und ohne Werkzeug wieder entnehmen. Der Deckel ist ebenfalls um 180° drehbar, sodass die Kabeleinführung von oben oder unten möglich ist.

Sabotagekontakt und normgerechte Installation

Der beiliegende Sabotagekontakt wird an die Tamper-Klemme des eingebauten Moduls angeschlossen. Öffnet jemand den Deckel oder nimmt das Gehäuse von der Wand, meldet das System den Vorgang sofort an die Hub-Zentrale. Das Gehäuse ist nach EN 50131 Grade 3 und Umweltklasse II eingestuft und erfüllt EN 60670-1 für Installationsgehäuse. Der Kunststoff ist langlebig, farbstabil und geruchsneutral.

Montage und Kabelführung

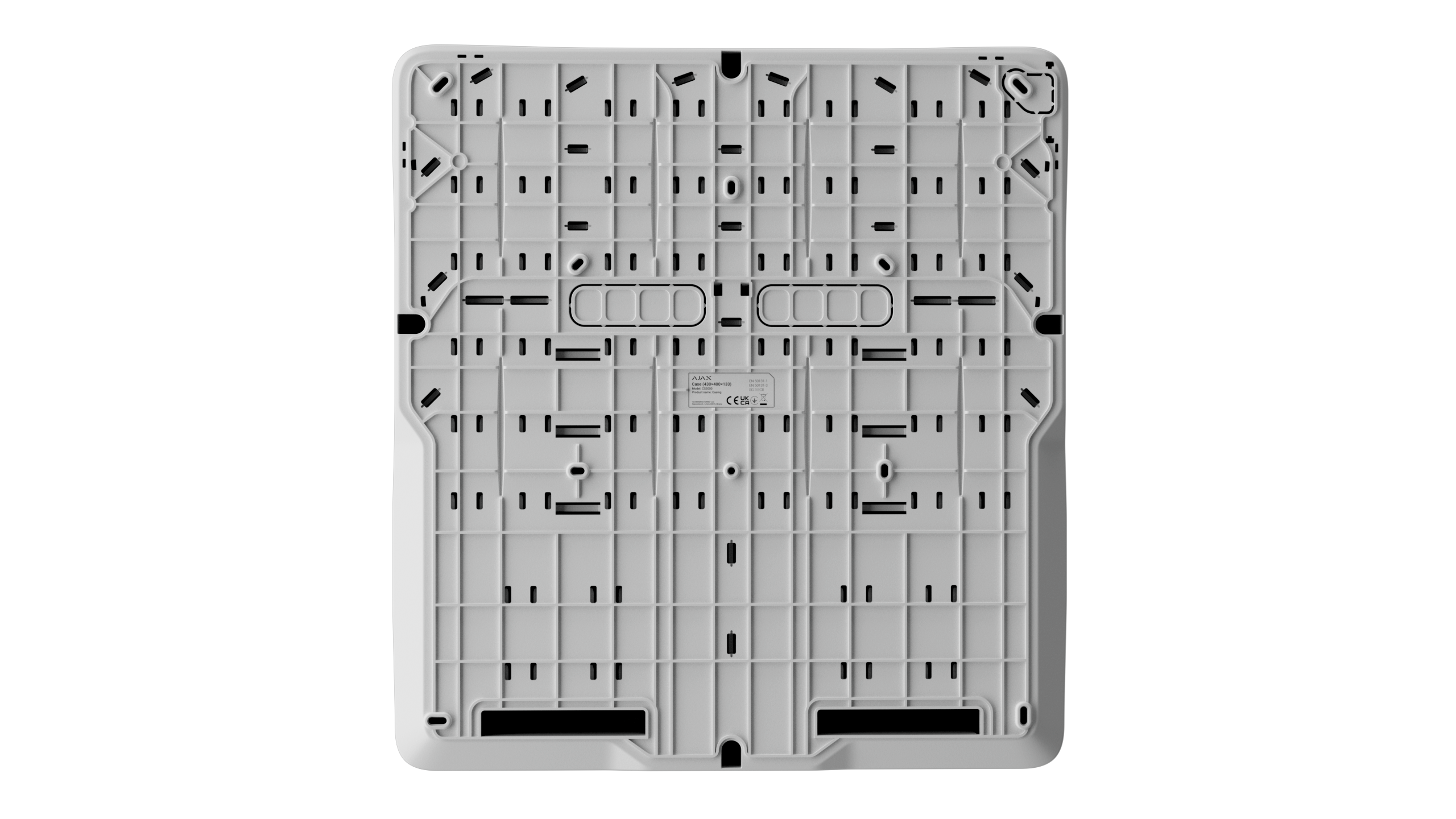

Eine eingebaute Wasserwaage und vergrößerte Befestigungslöcher erleichtern die exakte Ausrichtung an der Wand. Für die Kabeleinführung sind Bohraussparungen (nach Bedarf, Perforationen an den Gehäuseseiten) vorgesehen; Perforationen und Ösen im Gehäuse fixieren die Leitungen. Der Deckel wird mit Anti-Fall-Schrauben gesichert, die beim Öffnen nicht herausfallen. Mitgeliefert wird ein Inbusschlüssel für die Deckelschrauben.

Technische Daten

Verfügbare Varianten

• Weiß – dieser Artikel
• Schwarz – technisch identisch
• Weitere Größen: Case A (106) – 1 Modul; Case B (175) – bis zu 2 Module; Case C (260) – 1 Modul + Akku bis 7 Ah; Case E (395) – wasserdicht (IP66/IK10) für eine Hub-Zentrale mit Akku

Lieferumfang

• 1 × Case D (430), Weiß
• Sabotagekontaktplatine
• Befestigungsband für Akku
• 4 × Module Holder (Typ A)
• Montagesatz
• Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

• Superior LineSupply (45 W / 75 W) Fibra – Netzteile für Fibra-Leitungen
• Superior LineSplit Fibra, Superior LineProtect Fibra, Superior MultiRelay Fibra
• Superior MultiTransmitter Fibra – Integrationsmodul für verdrahtete Melder
• Module Holder (Typ A / Typ B) – zusätzliche Modulhalter
• Notstromakkus 12 V bis 2 × 18 Ah (bauseits)

Hinweis: Das Case ist ausschließlich für den Einsatz in Innenräumen vorgesehen. Die Fibra-Module und eine kompatible Hub-Zentrale (Superior Hub Hybrid, Hub Hybrid 2 oder MegaHub) sind nicht im Lieferumfang enthalten.
